发布时间：2023-01-12
浏览量：0
发布人：源创大白

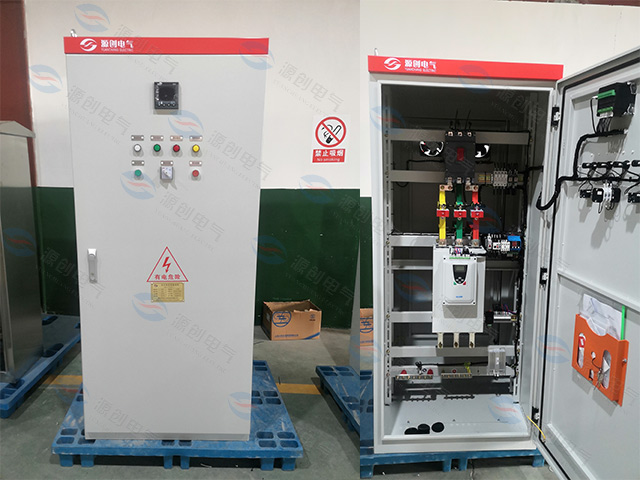

YGQ3系列电机软起动器是一种将电力电子技术，微处理器和自动控制相结合的新型电机起动装置。它能无阶跃地平稳起动/停止电机，避免因采用直接起动、星/三角起动、自耦减压起动等传统的起动方式起动电机而引起的机械与电气冲击等问题，并能有效地降低起动电流及配电容量，避免增容投资。
键盘说明
符号 | 名称 | 功能说明 |
— | 确认键 | 进入参数菜单，确认需要修改数据的参数项 |
∧ | 递增键 | 参数或功能码的递增 |
∨ | 递减键 | 参数或功能码的递减 |
C | 退出键 | 确认修改的参数数据并退出参数项，退出参数菜单 |
RUN | 运行键 | 键操作有效时，用于运行操作，并且端子排X1的4、5端子短接。 |
STOP | 停止键 | 键操作有效时，用于停止操作，故障状态下按STOP键4秒以上可复位当前故障。 |
显示状态说明
序号 | 显示符号 | 状态说明 | 备 注 |

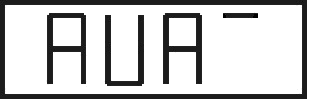

1 |

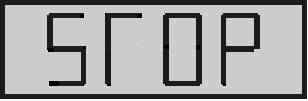

| 停止状态 | 设备处于停止状态 |
2 |
| 编程状态 | 此时可阅览和设定参数 |
3 |
| 运行状态1 | 设备处于软起动过程状态 |
4 |
| 运行状态2 | 设备处于全压工作状态 |
5 |
| 运行状态3 | 设备处于软停车状态 |
6 |

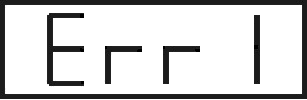

| 故障状态 | 设备处于故障状态 |
键盘操作及参数说明
1.键盘操作
当软起动器通电后,即进入起动准备状态,键盘显示STOP，此时按—键进入编程状态。编程状态下软起动可进行以下两种操作：参数阅览和参数设定，当显示参数前两位处于闪烁状态时是参数阅览状态，后两位处于闪烁状态时是参数设定状态。
参数阅览状态时，按∧或∨键进行参数阅览；按—键进入参数设定状态，按∧或∨键进行参数设定及修改。按C键退出本级菜单并返回上一级。
2.参数设定及说明
参数显示有四位，前两位是参数项，后两位是参数值。
序号 | 显示 | 参数说明 | 操作说明 | 出厂值 | |

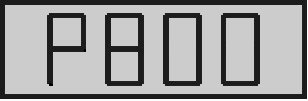

1 |

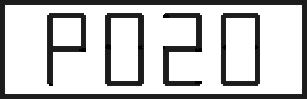

| 起始电压 （10%-70%）Ue16级可调 设为99%时为全压起动 | ★参数设定状态下，按∧或∨键可修改起动电压大小。 | 20% | |
2 |

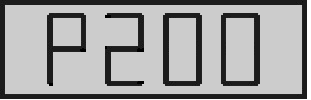

| 起动时间 0~60秒16级可调选择0秒为电流限幅软起动 | ★ 参数设定状态下，按∧或∨键可修改起动时间。 | 10 | |
3 |
| 停车时间 0~60秒 16级可调 选择0秒为自由停车 | ★ 参数设定状态下，按∧或∨键可修改停车时间。 | 0 | |
4 |

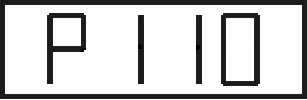

| 电流限幅倍数 （1.5~5）Ie16级可调 | ★参数设定状态下， 按∧或∨键修改起动电流限幅倍数。 | 3 | |
5 |
| 运行过流保护 （1.5~5）Ie 8级可调 | ★ 参数设定状态下，按∧或∨键修改运行过流保护值。 | 1.5 | |
6 |

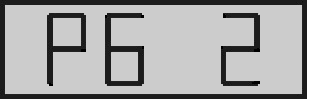

| 未定义参数 | |||
7 |

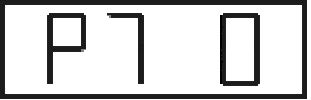

| 控制选择 0— 接线端子控制 1— 操作键盘控制 2— 键盘、端子同时控制 | ★ 参数设定状态下，按∧或∨键选择控制方式。 | 2 | |
8 |
| SCR保护选择 0— 允许SCR保护 1— 禁止SCR保护 | ★ 参数设定状态下，按∧或∨键选择是否用可控硅保护。 | 0 | |
9 |
| 双斜坡起动 0--双斜坡起动无效 非0--双斜坡起动有效 设定值为初始起动时间（范围：0~60S） | ★ 参数设定状态下，按∧或∨键选择是否用双斜坡起动。 | 0 | |
注:在停止状态下参数设定有效！
