800KW高压固态软起动

发布时间：2017-07-14

浏览量：0

发布人：源创电气

800KW高压固态软起动的核心器件主要是晶闸管，高压晶闸管（可控硅）选用南车时代、ABB或同等进口品牌产品。空气开关选用的是施耐德的开关。软起动控制板（驱动板和触发板）采用的是襄阳源创生产的控制板。转换开关选用的是德力西的开关。高压固态软启柜晶闸管触发回路必须采用光纤隔离触发。采用先进的光纤传输技术，实现高压晶闸管的触发检测及低压控制回路之间的隔离，通讯功能是采用具备PROFIBUS或MODBUS协议模块及接口，可以直接与DCS系统通讯来实现，遥控及遥信等功能，实现集成控制。散热器和柜体都是选用襄阳源创自主研发的新一代产品，具有环保节能效果。
软启动

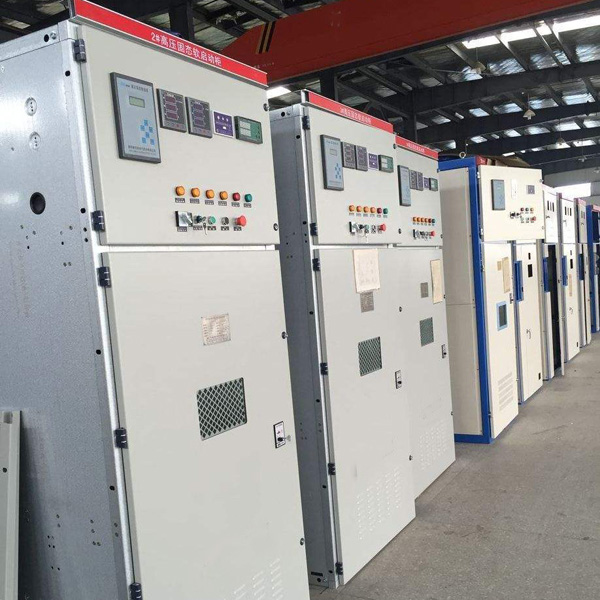

800KW高压固态软起动柜主要适用于鼠笼式异步、同步电动机的起动和停止的控制与保护。它采用高质量串联用晶闸管，无级控制输出电压、使电动机平稳地起动和停止。

高压固态软起动柜的性能特点

1、适用电压及功率范围广，可以与6KV-10KV/20000KW以内的电机配套使用

2、具有软起动和软停车功能，全面保证系统的安全性

3、起动时间和初始电压可预置，可以根绝负载类型不同而设定

4、支持PROFIBUS或MODBUS协议通过接口RS485实现

5、体积小，智能化程度高

6、一拖多功能，一台软起动装置可以依次起动多台电机

800KW的高压固态软起动柜的工作原理是：串接在三相交流相电压与三相交流异步（及同步）电动机输入端之间。通过同时调节三个独立的反并联晶闸管阀组件的延时导通电角度、来改变三相异步电动机（及同步）的交流输入电压幅值，因此改变了三相输入交流电流的有效值从而达到恒流起动或者按一定斜率变化曲线起动或停车的目的。
软启动
