一、概述

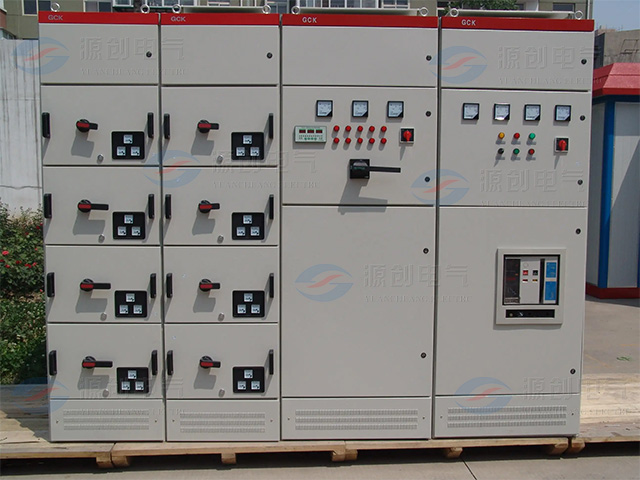

GCK型低压抽出式开关柜（以下简称装置）广泛用于发电厂、冶金轧钢、石油化工、轻工纺织、工矿企业、高层建筑等行业配电系统。作为三相交流频率为50Hz、额定工作电压为380V的电力系统中的配电、电动机集中控制使用的低压成套配电装置。

    符合标准：

    IEC439-1  低压成套开关设备和控制设备

    NEMAIC2-322低压成套开关设备和控制设备

    GB7251    低压成套开关设备

ZBK36001  低压抽出式成套开关设备

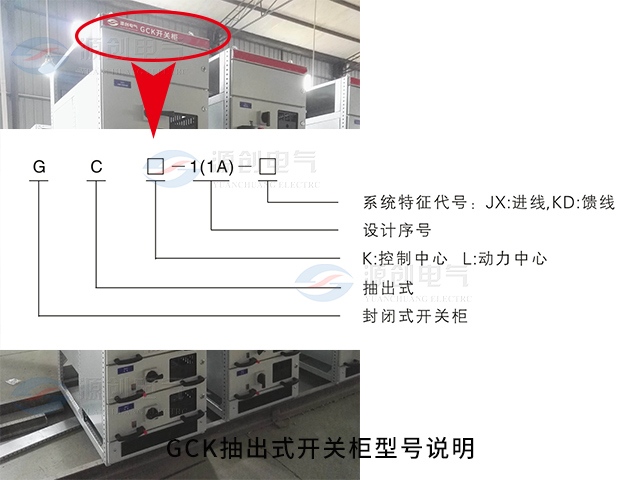

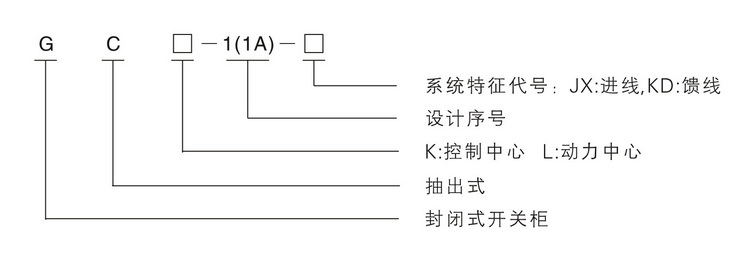

二、型号说明

三、使用条件

·周围空气温度不高于+40℃，不低于- 5℃，并且24小时内其平均温度不高于+35℃，

·周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较高的相对湿度，如+20℃时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响；

·海拔高度不超过2000m；

·无显著摇动和冲击振动的场合，垂直安装，倾斜度不应大于5°；

·装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所：

·用户有特殊要求时，可以与制造厂商解决。

四、技术参数

五、结构特点

  ·柜体由薄钢板冲压成形，采用以20mm为模数的标准化设计，结构零件通用性强，机械强度高。

  ·柜体上部为主母线室、前部为电器室、后部为电缆进出线室，各室间有钢板或绝缘板作隔离，以保证使用安全。

  ·按开关柜使用特征可分为受电柜、母线联络柜、馈电柜、电动机控制柜、电源切换柜、功率因数补偿柜。柜体结构零件的表面保护层有镀锌或静电粉末喷涂二种，色泽美观质量可靠。

  ·机械联锁：MCC柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁，只有手柄在分断位置时门才能开启以保证安全，联锁机构带有解锁装置，操作电工必要时可藉解锁装置在通电情况下开启室门，检视抽屉内部。

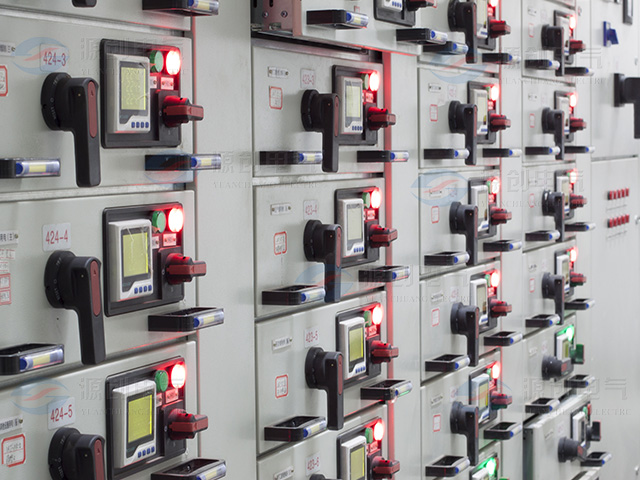

  ·受电开关、联络开关及MCC柜的抽屉都具有三个位置：接通位置、试验位置及断开位置。

  ·开关柜的顶部根据受电或联络需要可装母线桥，母线桥离柜顶高度及母线桥的长度可根据用户需要由制造厂设计配套供应。

    柜体外形尺寸如下表所示：

单位( mm)

六、装置特点

·款式新颖，结构紧凑，操作简便，供电的连续性和可靠性高；

·采用标准化设计，外形统一、精度高、抽屉的互换性好，机械强度高；

·柜门与主断路器之间设有完善的机械或电气联锁装置，操作轻便安全，可确保操作人员的

人身安全；

·相对独立的功能单元，不因某一单元的故障而影响其它单元工作，使故障局限在最小范

围内；

·防护等级高，当所有的门及护板都关闭时防护等级可达IP40；

·装置与外部电缆的连接在电缆隔室中完成，电缆可以上下进出，使安装、维修方便；

·所有指示仪表、按钮、控制开关和指示灯均在功能单元正面的控测板上，使检控及操作更

为直观方便。

七、订货须知

订货时用户应提供：

  ·产品的全型号包括主电路方案号和辅助电路方案号；

  ·主电路系统平面布置图；

  ·辅助电路电气原理图，如用户未提要求，将按企业标准接线；

  ·开关柜内主要电气元件的型号、规格及数量；

  ·开关柜使用在特殊环境条件时，应在订货时详细说明；

  ·其它要求。
