YRQ高压绕线电机液阻软启动柜的工作原理和结构组成

发布时间：2021-09-14

浏览量：0

发布人：未知

分享到

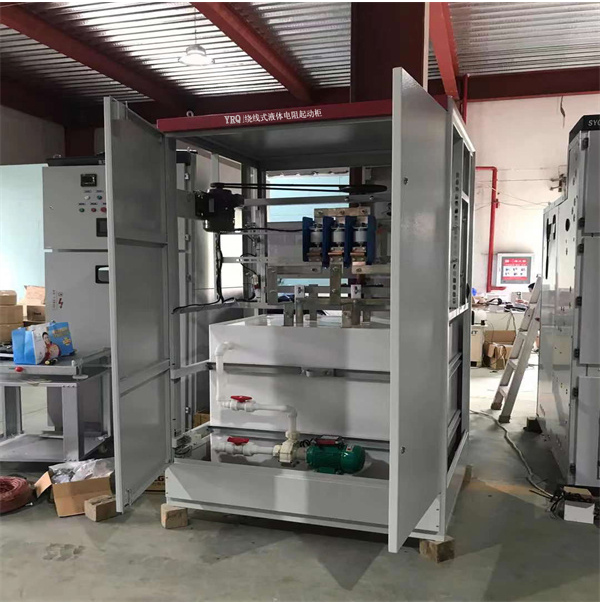

YRQ高压绕线电机液阻软启动柜的工作原理和结构组成

高压绕线电机液阻软启动柜是为了改善大中型绕线式异步电动机的起动性能，其设备一方面可以减小起动电流，另一方面又可以降低机械转矩冲击，通过传动电机带动传动机构来实现无级调整电阻值，使电阻由大变小，后为零，实现电机无冲击平滑起动，此设备克服了传统起动器电流大、操作不便等诸多不足，彻底解决了大中型绕线电机起动难的问题。

工作原理：在控制系统内并联电液变阻器，在启动过程中，将液态电阻串入电机转子回路中，实现限流，在启动完成后将它短接，电阻值的可变性是靠改变两电极板之间的距离实现的，电机转速随着电阻值的减小平滑升高，借以维持或增加起动力矩，达到延时软启动的目的，并为短接时不产生电流冲击准备条件。

结构组成：

1、柜体:由角钢和金属薄板焊接而成，柜体内预留有电液箱固定位，电气室固定位以及整套传动机构的活动空间，并预留了柜体接地设施，整个装置的进出线均采用下进下出方式。

2、水阻箱:电液箱在柜内下部，箱内安装有液体电阻动、定极板。在主机起动过程中正是通过控制改变他们之间的间距来实现软启动的。箱内还设有液位过低、液温过高等保护开关，在主机起动前一旦液面低于液位线，就有报警输出，同时产生电气联锁禁止起动。在停机断电的情况下方可通过加水孔（排潮孔）注入蒸馏水，直到液位过低报警消除即可。电液箱是本装置的核心之一，只有在箱体完好、状态（包括液温、液位）输出正常、动定极板位置适宜，本柜才能输出允许起动信号，主机才能进行起动操作。

3、电气室:电气室内安装有各种用于在主机起动过程中参与控制保护的低压电气元件，门上安装有指示灯、操作开关、信号灯等，电气室的下部安装的是二次外接端子排。
