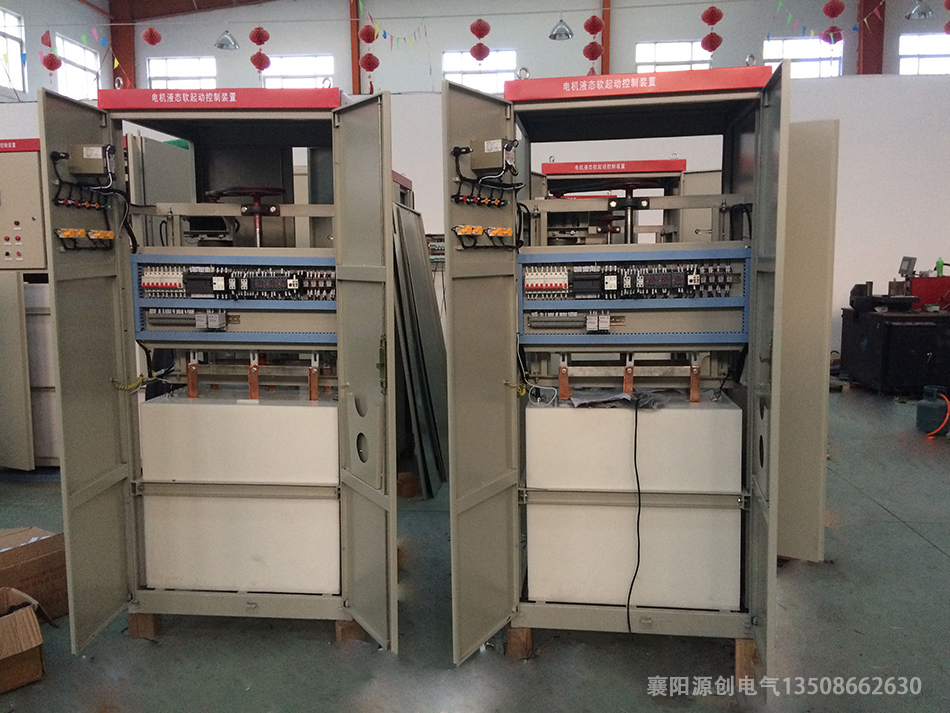

10KV绕线电机液体电阻起动柜的工作原理


 现以一台10KV绕线电机做为示例，详细介绍工作原理:

(1）将水阻柜就位，在水箱中加水至适当水位。

(2）按比例加入适当的电解质，电解质学名为碳酸氢钠，即小苏打。

(3）检查水箱是否有泄水、绝缘是否正常;

(4）接入水阻柜所需的电源（三相四线380V)，手动试验动极板运行方向，如果方向不对，更改相序;

(5)单机调试水阻柜运行是否正常，重点检查限位开关、时间继电器等;

(6)连接水阻柜与电机开关柜之间的联锁及保护线路;

(7)连接电机转子回路至水阻柜接线端子;

(8)电机开关柜合闸，启动电机;


对于笼型电机而言，液体电阻起动柜有两种方案，对于星型接法的电机，如星点能够打开，原理与绕线电机水阻柜的原理基本相同，对于角型接法或星点不能打开的笼型电机，水阻柜只能串接在定子回路中，电机启动完毕后需要将水阻柜用断路器隔离开，以防水阻柜长期带电引发安全事故。目前，不少水阻柜生产厂家在设计及生产时为降低成本，水阻柜只采用一台真空断路器，电机启动完成后水阻柜任然带电，这是不安全的，万一水箱受损，液体泄露，必定引发安全事故。


液体电阻起动柜原理简单，一般不会出现什么故障，如电机启动不是很频繁，一般一年加一次水即可，容易出故障的地方为继电器、限位开关等电器元件，故障容易排除。正常情况下可以使用10-15年。
