进相器静止进相器工作原理图解

发布时间：2017-05-11

浏览量：0

发布人：未知

分享到

　　LP系列无环流静止式进相器是以高性能微处理器为核心，采用先进的控制技术，专为大中型绕线式异步电机设计开发的新一代就地无功功率补偿装置，节能降耗效果显著，半年左右可收回成本。

　　广泛应用于水泥、化工、木业、糖业、钢铁、冶金、矿山等各行业高低压交流绕线异步电动机的无功功率就地补偿及建材、冶金等行业的球磨机、水泵等设备上。

　　进相器与其它补偿方式的区别及优势：

　　LP静止式进相器对无功功率的补偿与电机定子侧并联电容器补偿有本质的不同。电容补偿只是对电机之外的电网无功进行补偿，它只是减少了电网上无功的传输量，而电机的电流、功率因数等电机本身的运行参数无任何变化。

　　LP静止式进相器与传统旋转式进相机也不同。LP系列进相器采用了先进的交—交变频技术和微机、可控硅控制技术，可自动跟踪电机运行状态的变化并自动凋整相关参数以达到佳的补偿效果，这是传统旋转式进相机无法做到的。
另LP系列静止式进相器从根本上克服了传统旋转式进相机“整流子”结构特别怕尘埃、寿命短、维修频繁的缺点，其进相机构无转动部件，不怕灰尘、可靠性高、使用寿命长、维修方便，是理想的取代自激式进相机的新型产品。

进相器工作原理
进相器是串接在电机转子回路中，通过改变转子电流与转子电压的相位关系，进而改变电机定子电流与电压的相位关系，达到提高电机自身的功率因数和效率，提高电机过载能力、降低电机定子电流、降低电机自身损耗的目的。

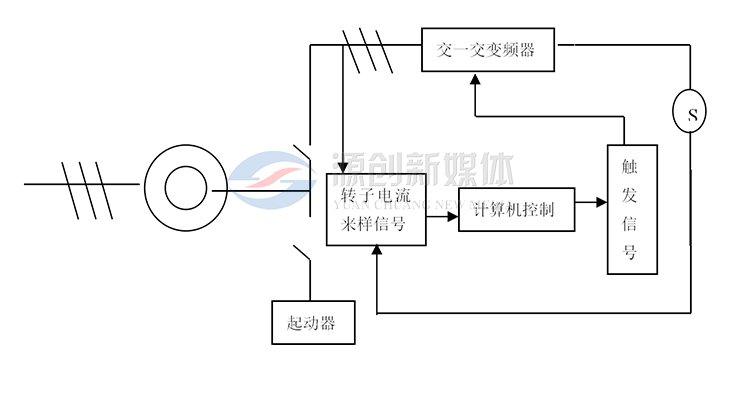

图1：LP系列静止式进相器接线图

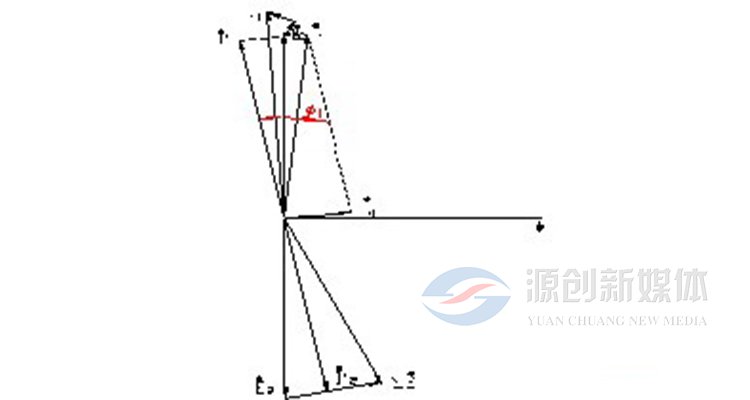

LP系列静止进相器通过检测电机转子回路电流的变化，经过控制器的智能化处理，能自动跟踪电机转速的变化，控制变频器把50Hz的交流市电转变成与异步电动机的转子电流频率相同的电势EF，施加到绕线式异步电动机的转子绕组上，以改变电机的转子和定子电流的相位。使异步电动机的功率因数明显提高（如图2所示），从电网吸取的无功功率大大减少，定子电流大幅度降低。
